I. Warum ist eine professionelle Prüfung von Glasfaserplatten notwendig?
1.1 Anwendungen und Qualitätsrisiken von Glasfaserplatten

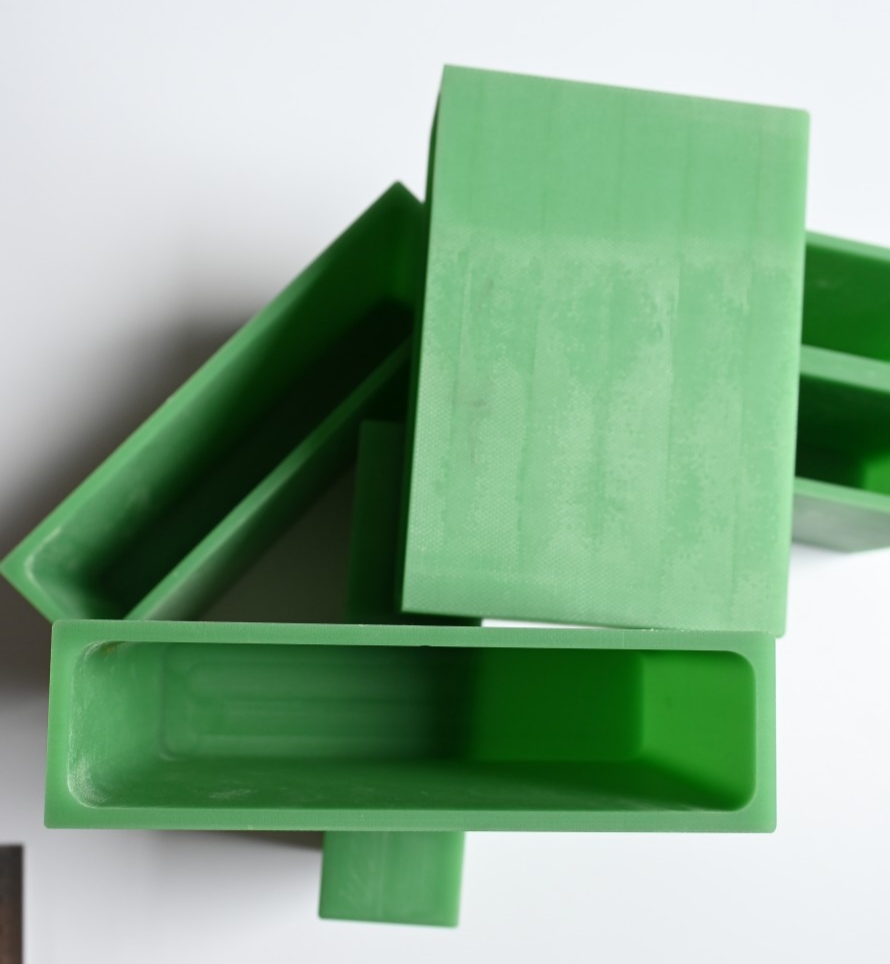

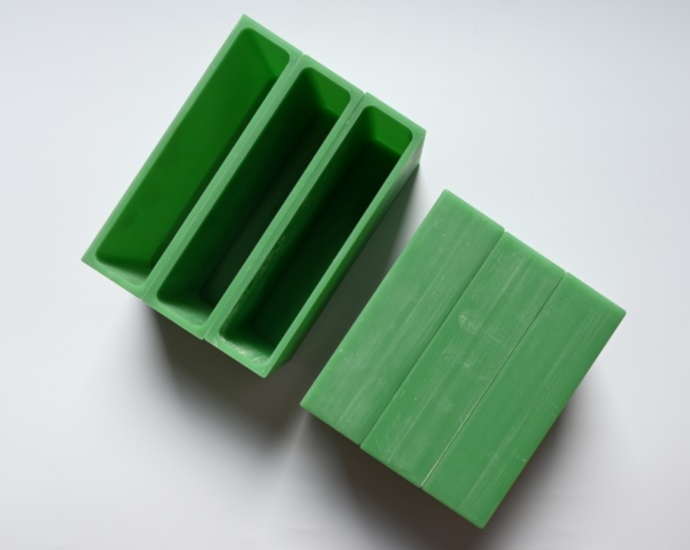

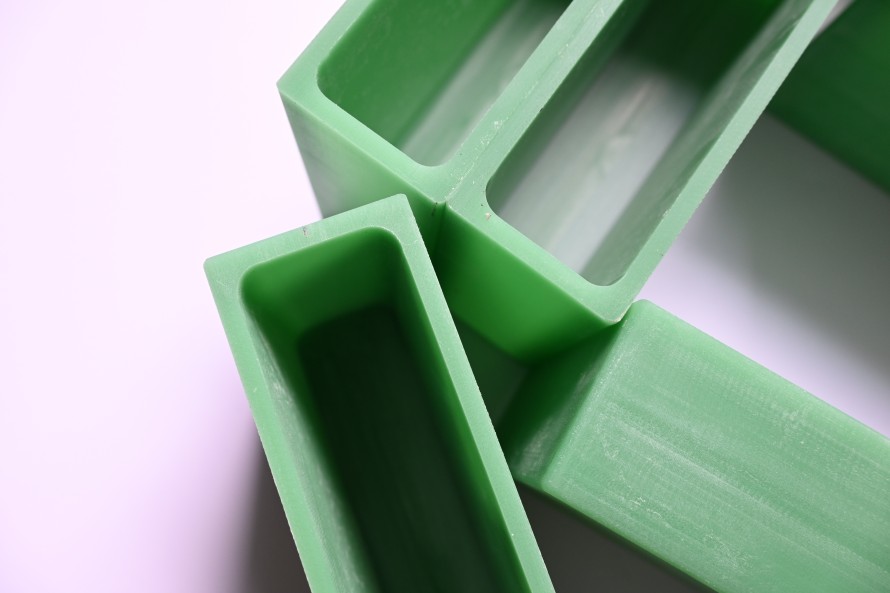

Glasfaserplatten (auch bekannt als FR-4-Epoxid-Glasfaserplatten, G10, G11 usw.) sind laminierte Platten, die durch die Verbindung von Glasfasergewebe als Verstärkungsmaterial mit einer Epoxid- oder Phenolharzmatrix unter hoher Temperatur und hohem Druck hergestellt werden. Sie verfügen über eine hervorragende mechanische Festigkeit, elektrische Isolierung, Hitzebeständigkeit, chemische Korrosionsbeständigkeit und Dimensionsstabilität und werden häufig in folgenden Bereichen eingesetzt: Elektronik und Elektrotechnik (Abstandshalter für Leiterplattenbohrungen, isolierende Trennwände, Schaltanlagenkomponenten), Bauwesen (feuerbeständige Trennwände, Wandisolierungs-Rückplatten, Deckenplatten), Schienenverkehr (Innenausstattung, Sitzrückenplatten), Rotorblätter von Windkraftanlagen (Stege, Balkenkappen), chemischer Korrosionsschutz (Lagertankauskleidungen, Gitterplatten) sowie Werbung und Display (Siebdrucksubstrate, Digitaldruckplatten).
Während der Produktion und Verwendung bestimmen wichtige Leistungsindikatoren von Glasfaserplatten – darunter Biegefestigkeit, Schlagzähigkeit, Wärmeformbeständigkeit, Flammschutzklasse (UL94 V0/V1 oder GB 8624 B1/B2), Wasseraufnahme, Isolationsbeständigkeit und Umweltverträglichkeit (Formaldehydemission, Schwermetallgehalt) – direkt deren Sicherheit und Lebensdauer. Wenn die Qualitätskontrolle nicht strikt durchgesetzt wird, kann dies zu Problemen wie Plattenbruch unter Belastung, der Freisetzung giftiger Dämpfe bei der Verbrennung, Verformung und Isolationsversagen in feuchten Umgebungen sowie einem Formaldehydgehalt in Innenräumen führen, der die Sicherheitsstandards überschreitet und ein Gesundheitsrisiko darstellt. Die Beauftragung einer externen Prüfstelle mit CMA/CNAS-Akkreditierung mit der Erstellung eines Berichts ist ein notwendiger Schritt für die Werksabnahme, Projektabnahme und Exportfreigabe.
1.2 Folgen der Nichterfüllung wichtiger Leistungskriterien
- Unzureichende Biegefestigkeit/Schlagfestigkeit: Bruch unter Last, was ein Sicherheitsrisiko darstellt, wenn es in Rotorblättern von Windkraftanlagen oder im Schienenverkehr verwendet wird
- Nichteinhaltung der Flammschutznormen: Schnelle Verbrennung bei Feuereinwirkung, Nichteinhaltung der Brandschutzvorschriften für Gebäude (Anforderungen der GB 8624 Klasse B1)
- Niedrige Wärmeformbeständigkeit: Erweicht und verformt sich in Umgebungen mit hohen Temperaturen, was zum Ausfall elektronischer Isolationskomponenten führt
- Zu hohe Wasseraufnahme: Dimensionsänderungen in feuchten Umgebungen, was zu einer verminderten Isolationsleistung führt
- Übermäßige Formaldehydemissionen: In Innenräumen verwendete Glasfaserplatten belasten die Luft und bergen Gesundheitsrisiken
- Isolationswiderstand zu niedrig: Gefahr von elektrischen Kriechströmen bei Verwendung in elektrischen Geräten
II. Umfang der Prüfung von Glasfaserplatten
Epoxidglasfaserplatten (FR-4), Phenolfaserglasplatten, G10-Glasfaserplatten, G11-Glasfaserplatten, flammhemmende Glasfaserplatten, halogenfreie Glasfaserplatten, High-CTI-Glasfaserplatten, High-TG-Glasfaserplatten, Hochwärmeleitfähigkeits-Glasfaserplatten, isolierende Glasfaserplatten, glasfaserverstärkte Verbundplatten für den Bau, Glasfaserplatten für Windturbinenblätter, Glasfaserplatten für Schienen Transport, chemikalienbeständige Glasfasergitter, PCB-Bohrabstandshalter, Siebdrucksubstrate, hochtemperaturbeständige Glasfaserplatten (über 250 °C), antistatische Glasfaserplatten und farbige Glasfaserplatten.
III. Wichtige Testelemente und Standardreferenzen
3.1 Mechanische Eigenschaften
- Biegefestigkeit: Bestimmt mit der Dreipunkt-Biegemethode gemäß GB/T 9341 oder ISO 178, ausgedrückt in MPa. Die Biegefestigkeit in Längsrichtung von FR-4-Glasfaserplatten muss ≥350 MPa und die Biegefestigkeit in Querrichtung ≥300 MPa betragen
- Schlagfestigkeit (ungekerbt/gekerbt): Bestimmt gemäß GB/T 1043.1 oder ISO 179 unter Verwendung der einfach unterstützten Balken- oder Auslegerbalkenmethode, ausgedrückt in kJ/m².
- Zugfestigkeit: Bestimmt gemäß GB/T 1040.2, anwendbar für die Spannungsanalyse von Glasfaserplatten
- Druckfestigkeit: Bestimmt gemäß GB/T 1041, Messung der Druckkapazität in Dickenrichtung
- Interlaminare Scherfestigkeit: Bestimmt gemäß JC/T 773 oder ISO 14130 zur Bewertung der interlaminaren Bindungsfestigkeit
3.2 Thermische Eigenschaften
- Wärmeformbeständigkeitstemperatur (HDT): Bestimmt gemäß GB/T 1634 oder ISO 75 unter einer Last von 1,8 MPa oder 0,45 MPa. FR-4 glasfaserverstärkte Platte: HDT ≥ 130°C (1,8 MPa); hoher TG-Grad: ≥ 170°C
- Glasübergangstemperatur (Tg): Bestimmt durch die DSC-Methode gemäß IPC-TM-650 2.4.25 oder ISO 11357; spiegelt den Hitzebeständigkeitsgrad des Harzes wider.
- Flammhemmungsklasse: Bestimmt gemäß UL 94 (vertikales Brennen) oder GB/T 2408. Übliche Bewertungen: V-0 (selbstverlöschend innerhalb von 10 Sekunden), V-1, V-2; Für Bauanwendungen erfordert Klasse B1 (schwer entflammbar) gemäß GB 8624-2012 einen Flammenausbreitungsindex ≤ 120 W/s
- Sauerstoffindex: Wird gemäß GB/T 2406 bestimmt, um die minimale Sauerstoffkonzentration zu messen, die zur Aufrechterhaltung der Verbrennung erforderlich ist. Flammschutzgrad ≥ 28 %
- Thermische Zersetzungstemperatur: TGA-Methode zur Bewertung der langfristigen Hitzebeständigkeit
3.3 Elektrische Eigenschaften
- Isolationswiderstand: Bestimmt gemäß GB/T 1410 oder IPC-TM-650 2.5.7, sowohl bei Raumtemperatur als auch nach Eintauchen; muss ≥10⁶ MΩ sein
- Durchschlagsfestigkeit (Durchbruchspannung): Bestimmt gemäß GB/T 1408.1, in kV/mm; Der typische Wert für FR-4 liegt bei ≥20 kV/mm
- Dielektrizitätskonstante und dielektrischer Verlustfaktor: Bestimmt bei 1 MHz gemäß IPC-TM-650 2.5.5.9
- Lichtbogenbeständigkeit: Bewertet gemäß GB/T 1411
- Comparative Tracking Index (CTI): Bewertet gemäß GB/T 4207 zur Beurteilung der Oberflächenbeständigkeit gegen Kriechstrom
3.4 Physikalische und Haltbarkeitseigenschaften
- Wasseraufnahme: Gemäß GB/T 1034 oder ISO 62, nach 24-stündigem Einweichen in Wasser bei 23 °C wiegen; muss ≤0,1 %–0,5 % betragen (abhängig von der Sorte)
- Dichte: Bestimmt gemäß GB/T 1033 mit der Immersionsmethode oder der geometrischen Methode
- Dimensionsstabilität: Bestimmt gemäß IPC-TM-650 2.2.4 als prozentuale Änderung der Abmessungen nach der Wärmebehandlung
- Chemische Beständigkeit: Bestimmt gemäß ASTM D543 als Beibehaltungsrate der Eigenschaften nach Eintauchen in Säuren, Laugen und Lösungsmittel
- Alterung bei feuchter Hitze: Isolationswiderstand und Biegefestigkeit werden nach der Behandlung bei 85 °C/85 % relativer Luftfeuchtigkeit getestet
3.5 Umweltschutz- und Sicherheitsleistung
- Formaldehydemission: Gemäß GB 18580-2017 beträgt die Anforderung für Glasfaserplatten für den Innenbereich unter Verwendung der 1-m³-Klimakammermethode ≤0,124 mg/m³ (Klasse E1).
- Schwermetallgehalt: Gemäß GB/T 26125 oder IEC 62321, Prüfung auf Pb, Hg, Cd und Cr(VI)
- RoHS-Konformität: Prüfung auf sechs eingeschränkte Substanzen
- REACH SVHC: Prüfung auf besonders besorgniserregende Stoffe
- Gesamtflüchtige organische Verbindungen (TVOC): Gemäß GB/T 18883 für Platten für den Innenbereich
IV. Welche Qualifikationen müssen Prüflabore mitbringen?
Die Bedeutung von CMA/CNAS
CMA (Accreditation of Inspection and Testing Laboratories): Eine in China gesetzlich vorgeschriebene Qualifikation; Testberichte können für forensische Auswertungen, technische Abnahmen und Produktqualitätsstreitigkeiten verwendet werden.
CNAS (China National Accreditation Service for Conformity Assessment): Internationale gegenseitige Anerkennung; Berichte werden in ILAC-Mitgliedsländern akzeptiert (einschließlich der EU, den USA, Japan und Südostasien).
V. Wie stellen gängige Prüfinstrumente die Datengenauigkeit sicher?
Universalprüfmaschine: Biegefestigkeit, Zugfestigkeit, interlaminare Scherfestigkeit; Genauigkeitsklasse 0,5
Einfach unterstützter Balken-/Kragbalken-Schlagprüfer: Schlagfestigkeit
Prüfgerät für thermische Verformung und Vicat-Erweichungspunkt: GB/T 1634, Ölbadheizung; Genauigkeit ±0,1°C
Dynamisches Differenzkalorimeter (DSC): Glasübergangstemperatur (Tg)
Thermogravimetrischer Analysator (TGA): Thermische Zersetzungstemperatur, Füllstoffgehalt
Vertikaler Brenntester: UL 94, Zeitgenauigkeit 0,1 s
Sauerstoffindex-Tester: GB/T 2406
Hochwiderstandsmessgerät/Isolationswiderstandstester: Oberflächenwiderstand, Volumenwiderstand
Spannungsfestigkeitsprüfer: Bis zu 100 kV
LCR-Brücke: Dielektrizitätskonstante, dielektrischer Verlust
Kammer mit konstanter Temperatur und Luftfeuchtigkeit: Luftfeuchtigkeit und Wärmealterung
1 m³ Klimakammer: Formaldehydemission
Gaschromatographie-Massenspektrometrie (GC-MS): VOCs, RoHS
Optisches Emissionsspektrometer mit induktiv gekoppeltem Plasma (ICP-OES): Schwermetalle
Alle Geräte werden regelmäßig kalibriert und unterliegen einem internen Qualitätskontrollsystem.
VI. Häufig gestellte Fragen (FAQ)
F1: Wie viele Proben sind für die Prüfung von Glasfaserplatten erforderlich?
A: In der Regel werden 2–3 komplette Platten mit einer Mindestgröße von 200 mm × 200 mm benötigt. Zerstörende Prüfungen (Biegung, Schlagfestigkeit, Flammschutz) verbrauchen die Proben. Bewahren Sie daher bitte Sicherheitskopien auf. Bitte geben Sie die Dicke, die Qualität (z. B. FR-4, G10) und die erforderliche Flammschutzklasse an.
F2: Wie wird die Flammwidrigkeit von Glasfaserplatten geprüft? Was ist der Unterschied zwischen Klasse B1 und UL 94 V-0?
A: UL 94 V-0 ist ein vertikaler Brenntest, der eine Selbstverlöschung innerhalb von 10 Sekunden und kein Tropfen erfordert, das Baumwolle entzündet; GB 8624 Klasse B1 ist eine Flammschutzklasse für Baumaterialien, die neben der Verbrennungsprüfung auch eine Prüfung auf Rauchtoxizität und Wärmeabgabe erfordert. Die beiden Standards gelten für unterschiedliche Szenarien: UL 94 wird für die elektronische Isolierung verwendet, während GB 8624 für den Bau verwendet wird.
F3: Was sind die möglichen Gründe dafür, dass eine Glasfaserplatte den Biegefestigkeitstest nicht besteht?
A: ① Unzureichende Anzahl an Glasfasergewebeschichten oder ungleichmäßige Schichtung; ② Unvollständige Aushärtung des Harzes; ③ Falscher Pressdruck oder falsche Temperatur; ④ Falsche Prüfrichtung (Längs- und Querrichtung müssen unterschieden werden). Bei der Prüfung nach GB/T 9341 muss die Richtung angegeben werden.
F4: Welche Tests sind für den Export von Glasfaserplatten in die EU erforderlich?
A: RoHS 2.0 (sechs eingeschränkte Stoffe) und REACH SVHC. Produkte in Elektronikqualität erfordern außerdem eine Flammschutzzertifizierung nach UL 94; Bauprodukte müssen der Feuerwiderstandsklasse EN 13501-1 entsprechen. Von der CNAS akkreditierte Institutionen können Berichte sowohl auf Chinesisch als auch auf Englisch erstellen.
F5: Wie wählt man ein zuverlässiges Prüflabor für Glasfaserplatten aus?
A: ① CMA + CNAS-Akkreditierung; ② Ausgestattet mit Universalprüfmaschinen, Wärmeformbeständigkeitsprüfgeräten und Flammschutzprüfgeräten; ③ Vertrautheit mit GB-, UL-, ISO- und ASTM-Standards; ④ Fähigkeit zur Fehleranalyse (Delamination, Blasenbildung usw.); ⑤ Berichte auf Chinesisch und Englisch. Das Beijing Qingxi Technology Research Institute verfügt über diese Vorteile.
VII. Zusammenfassung
Die Qualität von Glasfaserplatten wirkt sich direkt auf die elektrische und elektronische Sicherheit, den Feuerwiderstand des Gebäudes und die Raumluftqualität aus. Jeder Parameter – von der Biegefestigkeit und Wärmeformbeständigkeit bis hin zu Flammschutzwerten und Formaldehyd-Emissionswerten – muss streng kontrolliert werden. Es wird empfohlen, eine Institution auszuwählen, die sowohl eine CMA- als auch eine CNAS-Akkreditierung besitzt, ein Institut für gerichtliche Beurteilungen betreibt und über ein hohes Integritätsrating verfügt (z. B. das Beijing Qingxi Technology Research Institute). Vor der Prüfung sollten der Typ der Glasfaserplatte (FR-4/G10/Bauqualität), die geltenden Normen (GB, UL, ISO) und der beabsichtigte Verwendungszweck des Berichts (Werksabnahme, Exportfreigabe oder Projektabnahme) klar definiert werden.
Die Zusammenfassung der oben genannten Prüfpunkte und Standards dient als Referenz für Unternehmen, die an der Herstellung, Verarbeitung, Beschaffung und Verwendung von Glasfaserplatten beteiligt sind, wenn sie Prüfungen in Auftrag geben.
